Принцип работы и особенности конструкции гибочного станка для арматуры. ч.1.

Принцип работы и особенности конструкции гибочного станка для арматуры. ч.1.

Дата публикации: 18/08/2013

Гибочные станки для арматуры относятся к оборудованию для холодной обработки металла давлением. Основная область применения – гибка арматурных стержней для придания им требуемой формы. Гибка арматуры применяется при устройстве монолитных железобетонных конструкций на строительных объектах, а так же на заводах ЖБИ при изготовлении элементов сборного железобетона.

Выпускается немало станков для сгибания арматуры. По типу гибочные станки для арматуры бывают ручными и электромеханическими. На ручном оборудовании можно изгибать арматуру периодического профиля АIII, имеющую диаметр до 28 мм. Для обработки арматурных стержней большего диаметра рекомендуется использовать гибочный станок с электромеханическим приводом. Он может обрабатывать арматуру диаметром до 65 мм.

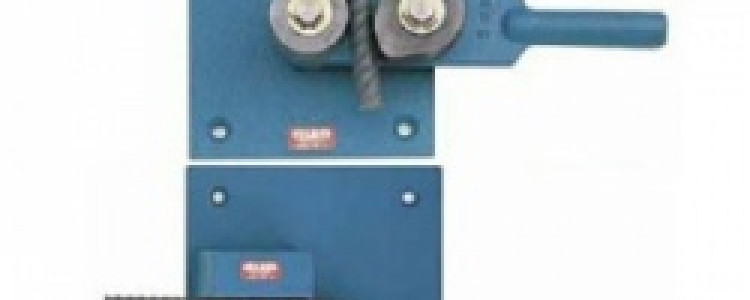

На станке с электромеханическим приводом можно сгибать стержни под любым углом вплоть до 180о. Рабочий элемент такого станка изготавливается в форме диска. Мощность электромеханического привода бывает до 10 кВт, а вес такого станка может достигать тонны и более. Ручное оборудование имеет роликовый диск, размер которого пропорционален диаметру сгибаемой арматуры. Это достаточно компактное оборудование, небольшого веса, которое можно установить в любом месте строительной площадки.

Гибочный станок работает следующим образом. На поворотном диске или ролике имеются фиксаторы, куда устанавливают арматурный стержень. При повороте диска на требуемый угол, стержень упирается в ограничитель, а за счет возникающего крутящего момента происходит сгибание арматуры на заданный угол.

Принцип работы и особенности конструкции гибочного станка для арматуры. ч.2.
