Неподвижные конструкции опор теплосетей разделяются на два больших класса:
— для фиксации подземных трубопроводов. В качестве элементов используются оцинкованные изделия.

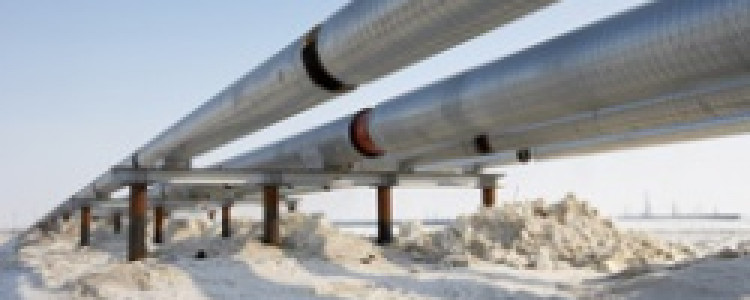

— для стабилизации надземных сетей. В этом случае используются детали с полиэтиленовой оболочкой.
Устройство неподвижной опоры состоит из стальной трубы, облегающей трубопровод и стаканов, выступающих в качестве изоляторов и защищающих конструкцию от деформаций.
Для обеспечения равномерной нагрузки на опоры и оптимального поглощения изменения линейных параметров компенсаторами, их устанавливают через равные промежутки, определяемые специальным прибором, именуемым «сальфиновым компенсатором».
Четырех упорные и двухупорные виды элементов отличаются воспринимаемыми осевыми нагрузками и выбираются в зависимости от их величины.
Неподвижные опоры являются универсальными, устанавливаются на всех трубопроводных системах, и закрепляются в железобетонных каркасах, обеспечивая трубам надежность и долговечность. Для защиты от влаги используется термоусадочная лента, а их монтаж осуществляется с помощью стальных горячекатаных листов, термоленты, стальных труб, оболочек и пенополиуретана.
Подвижные опоры (скользящие) компенсируют нагрузки от собственного веса трубопроводов, не препятствуют тепловому смещению труб в продольном и поперечном направлении и, в отличие от неподвижных аналогов, функционируют без фиксации трубы. Семейство скользящих деталей состоит из разных элементов, отличающихся диаметром (32-1220мм) и состоящих из гнутых скоб с приваренными ребрами жесткости, а также из хомута, гаек и подушек.
По всей трассе, с учетом расположения системы трубопроводов, устанавливаются скользящие опоры, приваренные к пластинам- вставкам, находящихся на бетонных основаниях. Конструкция изделий представляет собой швеллер с двумя парами изогнутых ложементов.
Верхние детали крепятся к нижним при помощи гаек и болтов. На нижние полукольца, на износостойкий материал (резину) устанавливается заизолированная труба, которая закрепляется верхней частью опоры. Для предохранений устройства от коррозии скользящие детали обрабатываются специальным покрытием.
