Для чего используется реле давления?

Для чего используется реле давления?

Дата публикации: 15/07/2014

Сегодня в частных домах все чаще можно встретить системы автономного водоснабжения. Отсутствие централизованного водоснабжение в доме может быть связано с принципиальной невозможностью (нецелесообразностью) подключения внутридомовой сети к центральному водопроводу из-за его слишком большой его удаленности. Вторая причина — это сознательный отказ от услуг компании, обеспечивающей централизованное водоснабжение в районе или населенном пункте, из-за низкой надежности работы сети, высоких тарифов или иных причин.

В качестве водоисточника в автономной системе водоснабжения часто принимается решение использовать скважину. Вода из нее насосом подается в бак-накопитель, а оттуда распределяется по дому. Однако такая схема работы, где бак устанавливался на высоте, вода в сеть текла самотеком, а наполнение бака осуществлялось насосом в ручном режиме, осталась в далеком прошлом. Сегодня всей этой системой управляет автоматика. И одним из ключевых элементов системы автоматического управления автономным водоснабжением дома являются реле давления.

Роль этого небольшого устройства сложно переоценить. В баке-ресивере, который обеспечивает поддержание давления в сети и подачу воды потребителю, необходимо поддерживать давление в заданных пределах. Именно контроль давления и включение насоса для компенсации утечек и обеспечивает реле.

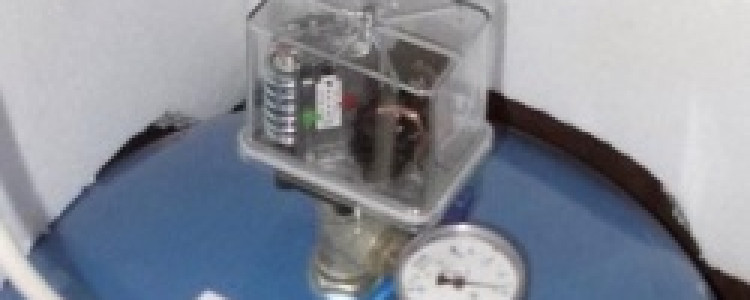

Упрощенно конструкцию реле можно представить как камеру со стенкой-мембраной. При падении давления ниже допустимого значения, замыкается микропереключатель и включается насос, работающий до тех пор, пока деформированная мембраны не достигнет положения, соответствующего верхнему пределу давления. В этом случае насос отключается.

Вариантов технической реализации мембраны существует масса. Это и трубчатая пружина, и сильфон, и мембранная коробка. Но принцип остается тем же – деформация мембраны и замыкание/размыкание микропереключателя.

Устанавливается реле давления обычно на фитинге-тройнике, через который осуществляется подача воды в сеть и заполнение бака-ресивера из скважины.
