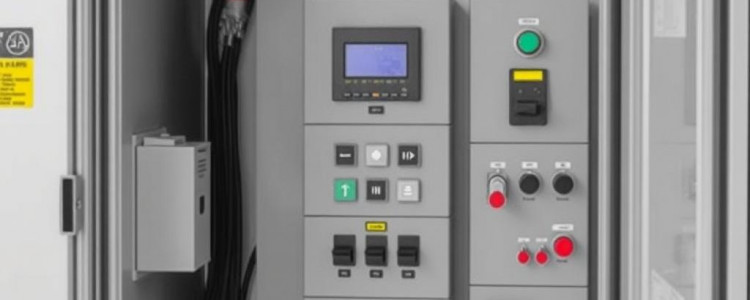

Если вы когда-либо задумывались, что скрывается за словами «электрощит», то эта статья — именно для вас. Электрощиты — это не просто коробки с проводами. Это важнейший элемент электроснабжения любого здания, квартиры или производственного объекта. Представьте, что щит — это своеобразный «центр управления», который контролирует подачу электроэнергии, обеспечивает безопасность и защищает от перегрузок.
В современном мире без надежного электрощита трудно представить комфортную жизнь или успешный бизнес. Но чтобы выбрать подходящий щит и правильно его установить, нужно разбираться в типах и характеристиках этих устройств. В этой статье мы подробно рассмотрим, какие бывают электрощиты, какие у них есть особенности и как не допустить ошибок при выборе.
Что такое электрощит и зачем он нужен?
Электрощит — это корпус с установленными в нем автоматическими выключателями, предохранителями, реле и другим электрооборудованием. Он служит для распределения электроэнергии внутри здания, а также для защиты электросети от коротких замыканий, перегрузок и других неполадок. Если говорить проще, электрощит — это «сердце» вашей электрической системы, без которого безопасность и надежность работы невозможны.
Каждый электрический контур имеет свои параметры: напряжение, ток, тип нагрузки. Электрощит позволяет правильно распределить эти параметры между различными потребителями — освещением, розетками, бытовыми приборами и промышленным оборудованием. Кроме того, щит помогает контролировать электропотребление и упрощает обслуживание сети.
Основные функции электрощитов
- Распределение электроэнергии между потребителями;
- Защита от коротких замыканий и перегрузок;
- Профилактика аварий и обеспечение безопасности;
- Мониторинг состояния системы при помощи встроенных приборов;
- Упрощение ремонта и обслуживания электросети.
Как видите, функции электрощитов разнообразны, и от их качества напрямую зависит надежность электроснабжения. Поэтому очень важно понимать, какие типы электрощитов существуют и как правильно подбирать их характеристики под конкретные задачи.
Виды электрощитов: классификация по разным признакам
Электрощиты бывают разных типов, и чтобы не запутаться при выборе, нужно знать их основные классификации. Обычно выделяют несколько основных критериев: место установки, назначение, конструктивные особенности и уровень защиты.
По месту установки
Первый критерий — где именно будет установлен электрощит. От этого зависит, какие требования к корпусу и решению поставленной задачи будут предъявляться. По месту расположения щиты делятся на:
- Внутренние электрощиты. Это самые распространенные щиты, которые устанавливают внутри зданий, в квартирах, коттеджах или офисах. Они защищены от пыли и влаги, имеют стандартный корпус из металла или пластика.
- Наружные электрощиты. Такие щиты рассчитаны на эксплуатацию на улице, поэтому корпус изготавливают из устойчивых к влаге и ультрафиолету материалов, как правило, из пластика или металла с порошковой покраской и дополнительной герметизацией.
По назначению
В зависимости от задач, электрощиты бывают различных типов:
- Распределительные. Основная задача — распределить электроэнергию по разным линиям, управлять нагрузкой и обеспечивать защиту.
- Управляющие. В них устанавливается оборудование для управления электродвигателями, освещением, вентиляцией и другими системами.
- Учётные (счётчики). Этот тип щитов оборудован приборами учёта электроэнергии и обеспечивает контроль потребления.
- Щиты автоматики и защиты. Используются преимущественно на производственных объектах для управления технологическими процессами и обеспечения безопасности.
По конструктивным особенностям
Конструктивно электрощиты бывают двух основных видов — модульные и корпусные (сборные):
| Тип | Описание | Преимущества | Недостатки |
|---|---|---|---|
| Модульные | Состоят из стандартных модулей (автоматы, УЗО, счетчики), которые монтируются на DIN-рейку внутри корпуса. | Удобство монтажа и замены оборудования, компактность, гибкость в конфигурации. | Ограниченная мощность, подходит в основном для бытовых и небольших коммерческих объектов. |
| Корпусные (сборные) | Каркас из металла или пластика с установленным оборудованием, часто используется на крупных объектах и производстве. | Высокая надежность, возможность установки мощного оборудования, широкий функционал. | Большие габариты, сложность монтажа и обслуживания. |
По классу защиты
Очень важный параметр для электрощитов — это степень защиты корпуса от пыли, воды и механических воздействий. Она задаётся стандартом IP (Ingress Protection). Вот основные варианты:
- IP20 — защита от прикосновения пальцем, но не защищен от пыли и влаги. Подходит для внутренних помещений с нормальными условиями.
- IP44 — защита от брызг воды и частичного контакта с пылью. Используется в помещениях с повышенной влажностью (ванные, кухни) или на улице с небольшой влажностью.
- IP54 и выше — высокий уровень защиты от пыли и воды, подходит для уличной установки и суровых условий.
Основные характеристики электрощитов: на что обращать внимание
Выбирая электрощит для своего дома или предприятия, важно внимательно изучить технические характеристики, чтобы устройство выполняло свои функции без сбоев и прослужило долгие годы.
Номинальный ток
Это максимально допустимый ток, который электрощит может безопасно пропускать без перегрева. Например, у щитов для квартир обычно номинальный ток — от 40 до 100 А, для промышленных объектов — может достигать нескольких тысяч ампер.
Номинальный ток должен соответствовать суммарной нагрузке всех электроприборов, чтобы защитное оборудование (автоматы, УЗО) могло своевременно сработать при перегрузках.
Климатическое исполнение и условия окружающей среды
Если электрощит предназначен для установки на улице или в помещении с агрессивными условиями (высокая влажность, пыль, вибрации), необходимо выбирать корпуса и оборудование соответствующего исполнения. Обычно эти параметры маркируются на оборудовании или указываются в технических паспортах.
Уровень автоматизации и дополнительного оборудования
Современные электрощиты могут быть оборудованы не только базовыми автоматами, но и устройствами дистанционного управления, системами мониторинга и сигнализации. Это особенно важно для промышленности и больших жилых комплексов, где необходимо оперативно контролировать состояние электросети.
Таблица с типичным оборудованием электрощита и его характеристиками:
| Тип оборудования | Функция | Основные характеристики |
|---|---|---|
| Автоматический выключатель | Защита цепи от перегрузок и коротких замыканий | Номинальный ток, тип срабатывания (B, C, D) |
| Устройство защитного отключения (УЗО) | Защита от токов утечки, предотвращение поражения током | Чувствительность (10, 30, 100 мА), номинальный ток |
| Счетчик электроэнергии | Учёт потребления электроэнергии | Тип (механический, электронный); класс точности |
| Контакторы и реле | Автоматическое включение/выключение нагрузки | Номинальный ток, напряжение катушки управления |
Материалы и качество корпуса
Качество корпуса электрощита напрямую влияет на безопасность и срок службы. Металлические корпуса обеспечивают хорошую защиту от механических повреждений и часто применяются в промышленности. Пластиковые корпуса легче и устойчивы к коррозии, но менее прочные.
Внимание нужно уделять и замкам, уплотнителям, вентиляционным отверстиям и монтажным панелям. Все это должно быть надежно и функционально.
Типичные ошибки при выборе и установке электрощитов
За годы практики выделяется несколько типичных ошибок, которые могут привести к авариям или преждевременному выходу из строя электрощитов:
- Неправильный расчет нагрузки. Некоторые покупают щит «на вырост» или наоборот слишком слабый, что приводит к срабатыванию автоматов или перегревам.
- Выбор неподходящего класса защиты. Щит без герметичной защиты на улице быстро выходит из строя.
- Игнорирование требований по монтажу. Неправильная установка, отсутствие заземления и качественной проводки – частые причины отказов.
- Использование оборудования низкого качества. Не стоит экономить на автоматах, счетчиках и УЗО – от этого зависит безопасность ваших близких и сотрудников.
- Отсутствие систем автоматизации и контроля. В современных условиях это может привести к потерям энергии и затруднению обслуживания.
Советы по выбору электрощита для дома и производства
Прежде чем купить электрощит, проанализируйте, какие нагрузки у вас есть и планируются ли расширения. Лучший подход — обращаться к специалистам, которые помогут подобрать оптимальное решение с учетом всех параметров.
Если говорить о бытовых условиях, то обычно выбирают модульные щиты с номиналом 63–100 А и защитой IP20–IP44 для помещений. Для дач и уличных установок — пластиковый герметичный корпус с защитой IP54 или выше.
Для производственных нужд очень важен высокий номинальный ток, надежный металлкорпус и наличие дополнительного оборудования для контроля и управления нагрузкой.
Примерная схема выбора электрощита
| Шаг | Описание | Пример |
|---|---|---|
| 1 | Определить суммарную мощность всех электроприборов | Свет, розетки, отопление: 8 кВт |
| 2 | Рассчитать номинальный ток (I = P / U), где U = 220 В | 8 кВт / 220 В ≈ 36 А |
| 3 | Выбрать электрощит с запасом по току (примерно +20%) | 40–50 А |
| 4 | Определить место установки и выбрать класс защиты | Внутри дома — IP20; на улице — IP54 |
| 5 | Определить необходимое оборудование (автоматы, УЗО и др.) | Автоматы на освещение — 16 А, на розетки — 20 А, УЗО на 30 мА |
Монтаж электрощита: основные этапы
Правильный монтаж электрощита — это залог его надежной работы. Процесс состоит из нескольких ключевых этапов:
Подготовка
Перед установкой необходимо выбрать место, которое обеспечивает удобный доступ, защиту от влаги и грязи, а также не мешает другим коммуникациям. Убедитесь в наличии крепких стен и возможности проводки.
Установка корпуса
Корпус электрощита монтируют на стену с помощью дюбелей и шурупов, либо на специальную монтажную рейку. Важно проверить уровень, чтобы двери и крышка открывались без проблем.
Подключение оборудования
Все приборы устанавливаются на DIN-рейки согласно схеме подключения. Особое внимание уделяется правильности подключения автоматов и УЗО, а также заземлению. Для этого лучше привлекать профессиональных электриков.
Проверка и запуск
После подключения выполняется проверка оборудования тестерами и мультиметрами. Убеждаемся, что нет коротких замыканий и все автоматы работают корректно. Только после этого можно включать электрощит в сеть.
Современные тенденции и инновации в электрощитовом оборудовании
Технологии не стоят на месте, и электрощиты тоже развиваются. Сегодня уже массово применяются цифровые устройства, позволяющие удалённо контролировать потребление и состояние сети через смартфон или компьютер. Это повышает удобство и безопасность.
Также популярны модульные системы с возможностью легкого расширения, интеграция с системами «умного дома» и использование энергоэффективных компонентов. Такие решения помогают сэкономить энергию, сделать эксплуатацию комфортнее и предупредить аварийные ситуации заранее.
Заключение
Электрощиты — это не просто технический элемент, а ключевой компонент всей электрической системы вашего дома, предприятия или производственного объекта. Знание их типов и характеристик позволяет сделать правильный выбор, обеспечив безопасность, удобство эксплуатации и долгий срок службы электроснабжения.
При выборе и монтаже электрощита важно учитывать место установки, нагрузки, нужный класс защиты и качество оборудования. Не стоит экономить на безопасности и квалификации монтажников, ведь от этого зависит жизнь и здоровье людей, а также сохранность имущества.
Используйте современные решения и дополнительные возможности автоматизации — это не только удобно, но и выгодно. Теперь, когда вы знаете, как устроены электрощиты и что в них важно, вы сможете с уверенностью подходить к выбору и обслуживанию электрических систем.
Если у вас остались вопросы, не стесняйтесь обращаться к специалистам и читать дополнительную литературу — знания в области электротехники всегда пригодятся в жизни.
