Описание силовых кабелей в поливинилхлоридной изоляции.
Силовые кабеля, имеющие поливинилхлоридную изоляцию, представляют собой изделия с алюминиевыми однопроволочными или же многопроволочными жилами, которые изолированы поливинилхлоридным пластикатом и скручены между собой.

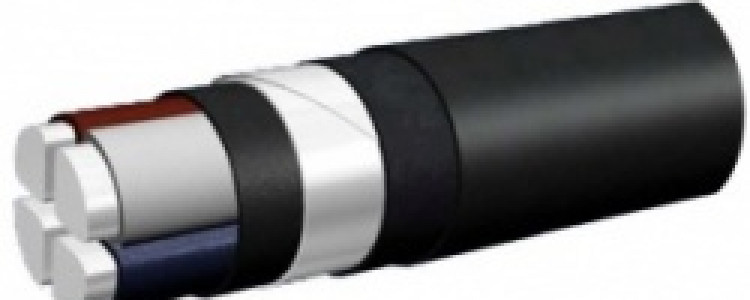

Современная продукция подобного плана, в том числе и силовой бронированный кабель АВБбШв, выпускаются в поливинилхлоридной общей поясной изоляции, сверху которой наложен бронепрокров, выполненный из двух стальных лент, поверх которых расположен защитный поливинилхлоридный герметичный шланг.
Кабели данного типа, которые имеют сечение жил в 2,5-120 мм2, характеризуются однопроволочной конструкцией жил. В нынешнее время отечественные производители подобной продукции по требованию потребителя предлагают также изготовить изделия такого плана, имеющие сечение жил в 16-120 мм2 в многопроволочном исполнении.
Основные технические характеристики кабелей данного типа.
Номинальное напряжение данного типа силовых кабелей составляет 660 В и 1000 В. Диапазон температурного режима, допустимого для эксплуатации таких изделий, в том числе и силового бронированного кабеля АВБбШв, чрезвычайно широк – их можно использоваться в условиях минус 35°С — плюс 50°С.
Эта характеристика предоставляет возможность использовать данную продукцию буквально повсеместно и круглогодично в самых разных сферах, в том числе, и в условиях относительной влажности воздуха до отметки в 98%.
Радиус изгиба силового бронированного кабеля АВБбШв, как и всех изделий подобного плана, при монтаже должен быть не меньше, чем 7,5 диаметров кабеля(наружных).
Максимальное напряжение 3-хфазной электрической сети, при котором могут эксплуатироваться такие кабели, равняется 0,72 кВ – для изделий на номинальное напряжение в 0,66 кВ и 1,2 кВ – для изделий на номинальное напряжение равное 1 кВ.
Допустимая температура при длительном нагреве жил силового бронированного кабеля АВБбШв и подобных кабелей в процессе их эксплуатации ни в коем случае не может превышать отметку в 70 °С.
