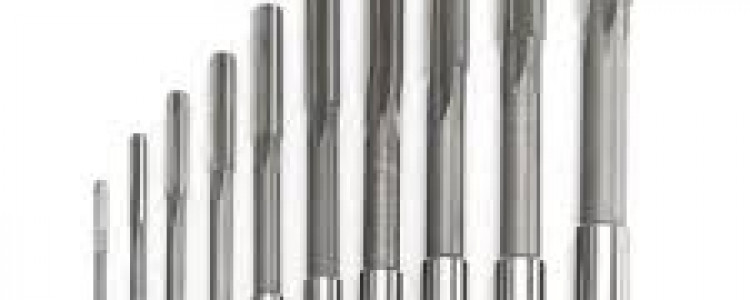

Развертка –режущее приспособление, которое используется с целью раскручивания отверстий, обладающей высочайшей точностью. Класс точности данного инструмента существенно больше, нежели у обыкновенного сверла по металлу, потому с ее помощью дорабатывают отверстие после процесса сверления, ежели необходима высочайшая точность.
Вариантов развертывания имеется отнюдь не мало
Наиболее широко всем известна — ручная развертка. Однако данный вариант никогда не применяется в станках с ЧПУ.
Не регулируемая развертка.
Наиболее часто для станков с ЧПУ применяют развертки имеющие коническую форму а также острые грани по всей длине. Развертки обладают высоким ассортиментом размеров.
Заходная часть данного инструмента для станков с ЧПУ обязана непременно обладать подточкой, как у фрез применяемые для этого материала. Число зубьев оказывает существенное влияние на аккуратность и надежность получения отверстия, чем выше число зубьев, тем плавне действует прибор следовательно возрастает общая протяженность режущей кромки. Стружкоотвод при существенно маленьком съеме не шибко сильно воздействует на ход резания, как бы это было при сверлении. Применение специальной винтообразной канавки у развертки, позволяет увеличить качество работы, в особенности это приметно в сравнении с разверткой которая обладает прямой канавкой.
Регулируемая развертка
Регулируемую развертку традиционно применяют при мелкосерийном изготовлении. Данное развертывание дает возможность обретать различные размеры.
Регулирование размеров.
На инструменте есть 2 гайки, они размещаются внизу и вверху. Поначалу нужно отвинтить верхнюю гайку а после этого затянуть нижнюю, при затяжке пластинки начинают немного менять свое местоположение что и дает возможность увеличить диаметр развертки. Если выше перемещать пластинки затягивая при этом нижнюю гайку, то более значительную величину можно заполучить. Эти манипуляции необходимо выполнять до установления требуемого размера. Для того чтобы выяснить, какой размер был произведен, достаточно просто замерить штангенциркулем либо микрометром.
Из чего изготавливают развертки
Развертки производят из нержавеющей стали HSS, для повышения стойкости или производительности обработки используют твердый сплав.
Не кондиция при применении развертки.
Бывают эпизоды когда происходит уменьшение диаметра получаемого отверстия при использовании развертывания, данный момент связан с чрезмерным износом инструмента либо деформацией металла при обработке тонкостенных элементов.
