Дата публикации: 19/12/2013
Одним из главных элементов систем видеонаблюдения, и не только, является кабель. От его качества зависит надежность и качество работы любого подсоединенного устройства, поэтому важность кабельных соединений трудно переоценить.
Даже самая дорогостоящая проводная видеокамера или видеорегистратор не предоставит надлежащего качества картинки, если их кабельное соединение не соответствует требуемому уровню качества.
И наоборот: даже бюджетные видеокамеры и видеорегистраторы при использовании хороших кабелей позволят получить максимально возможное для оборудования качество изображения.
Что касается видов проводов, применяющихся в системах видеонаблюдения, то их можно разделить на три основные группы: коаксиальный кабель, витая пара и комбинированный.

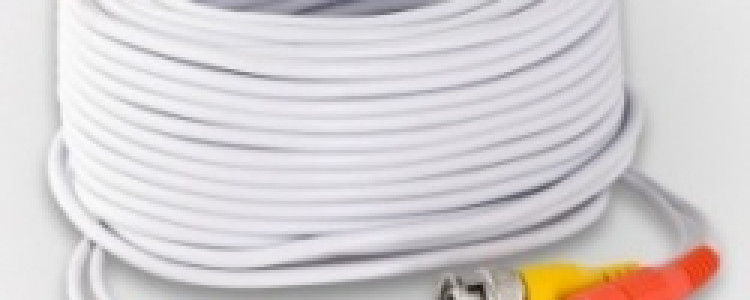

Традиционно данный товар используется в качестве телевизионного. В его производстве применяется медная жила, пенистый диэлектрик, медный экран и изоляционное покрытие. Своей необычайной популярностью коаксиальный кабель обязан многим своим преимуществам. Это, в частности, отсутствие необходимости при его применении пользоваться медиаконвертерами и видеоадаптерами. По утверждениям значительного количества специалистов большой диаметр сечения центральной медной жилы уменьшает потери при трансляции сигнала, а медный экран создает защиту транслируемому сигналу от помех. Не секрет, что именно коаксиальные кабеля рекомендуют использовать при проведении систем видеонаблюдения и сами производители видеокамер. Но все же существуют случаи, когда прокладка коаксиального кабеля накладна или составляет трудности, и целесообразнее использовать UTP.
Примером витой пары (UTP-кабеля) является провод для подключения компьютера к сети Интернет. Важно помнить, что использование витой пары по многим параметрам уступает предыдущему виду кабелей, но вполне оправдано при необходимости достичь большего функционала при минимальных затратах. UTP способен заменить несколько проводов разного типа, которые служат для трансляции аудио- и видеосигналов, питания видеокамер. То есть в видеонаблюдении UTP-кабель целесообразно использовать тогда, когда постоянно меняется топология системы или она состоит из слишком большого количества видеокамер, а значит, прокладка еще более усложнит монтаж видеонаблюдения.
Появление комбинированного типа кабелей решило вопрос трудностей отдельной прокладки кабеля для питания видеокамер. Комбинированный – это сочетание коаксиального с несколькими добавочными жилами, используемыми для трансляции сигналов, питания камер, подсоединения микрофонов и т.д. Самой распространенной разновидностью комбинированного типа является сочетание коаксиального кабеля с двумя или четырьмя дополнительными жилами.
Часто такие кабеля применяют для монтажа систем видеонаблюдения в частных домах, офисах. Исключение составляют случаи, когда не нужно, чтобы питающие видеокамеры кабеля протягивались в одну точку с коаксиальным кабелем. Экономичнее в таких случаях пользоваться другими видами проводов.
