Дата публикации: 08/09/2014
Сегодня ни одно строительство не может обойтись без металлического каркаса. Широкое применение этой технологии обусловлено экономическими и техническими выгодами. Металл – надежный материал, который идеально подходит для опорной конструкции.
Благодаря модульной системе и огромной вариативности форм инженеры могут воплотить в жизнь проект любой сложности.
Металлоконструкции используют в комбинации с железобетоном для строительства индустриальных и жилых помещений. Широко применяются металлические модули при возведении мостов, эстакад, высотных сооружений, торговых центров.

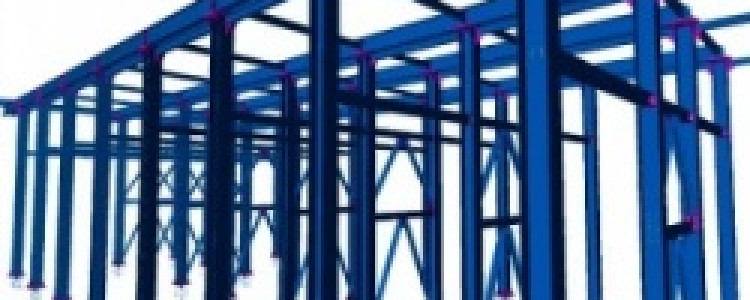

Работа над проектом металлоконструкции начинается с документации КМ, где инженеры разрабатывают основные составляющие. Последующая разработка чертежей КМД заключается в подробной детализации и описании процесса монтажа.
КМ является стартовым документом, здесь оговариваются все условные обозначения, указываются маркировки и типы используемых материалов. Представляются чертежи металлоконструкций, продольные и поперечные разрезы с указанием их сечений. Особо описаны скрепляющие узлы, с помощью которых происходит соединение отдельных модулей между собой. В документе присутствует полная номенклатура, это позволяет, в свою очередь, сформировать бюджетную смету и выполнить заказ материалов. На основании КМ производится расчет временных и трудовых ресурсов, составляется прогноз по срокам реализации проекта.
Дальнейшая детализация КМ позволяет получить технический документ КМД. Именно он содержит полную информацию о процессах сборки и монтажа. Инженеры включают в чертежи КМД монтажные схемы, описание отправочных элементов, связующие узлы. В документе представлено подробное описание креплений всех модулей, содержатся сведения о типах фиксации: сварочных швах, заклепках, монтажных болтах. К документу прилагается сводная ведомость необходимых фиксирующих элементов. КМД предоставляет сборщикам и монтажникам однозначную информацию о строении и методе сборки металлоконструкции.
Дополнительной функцией КМД является хронологизация. Своевременное выявление ошибок проекта позволяет избежать значительных трат. Ретроспективный анализ ситуации помогает определить этап, на котором была допущена неточность. При грамотно выполненных чертежах монтаж даже сложной металлоконструкции проходит быстро и качественно.
