Электрический теплый пол в доме.

Дата публикации: 29/01/2014

Электрический теплый пол в доме

Краткое описание:
1. Что собой представляет электрический теплый пол?
2. Электромагнитное излучение
3. Типы выпускаемых электрических полов
4. Греющий кабель – резистивный и саморегулирующийся
5. Нагревательные маты
6. Пленочный пол
7. Стоимость подобных систем
8. Возможность планирования интерьера и расстановки мебели
9. Безопасность электрических систем обогрева
10. Возможные последствия перегрева
11. 10 самых распространенных ошибок при монтаже электрических теплых полов

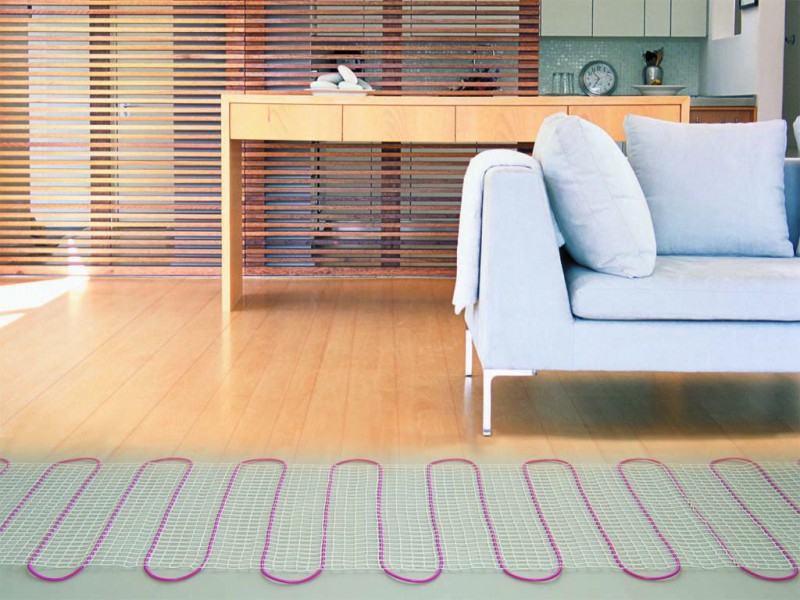

Что собой представляет электрический теплый пол?

Такие системы, как электрический теплый пол, осуществляет преобразование энергии электрического типа в тепловую. Физически эти системы представляют собой медные или алюминиевые провода, укладываемые на поверхность чернового пола и заливаемые стяжкой. Данный кабель содержит нагревательную жилу, выполненную из металлического состава, имеющего высокое сопротивление. Основная функция жилы – это нагрев кабеля в момент прохождения по нему электричества.

Электромагнитное излучение

Как бы того не хотелось избавиться от электромагнитных излучений не удастся. В ходе многочисленных исследований было выявлено, что электромагнитные поля представляют угрозу для здоровья человека только при длительном воздействии на его организм. Отсюда можно сделать вывод, что применение электрических теплых полов желательно в помещениях, где человек проводит меньшую часть времени (санузлы, ванные комнаты, кухни, прихожие), а зону отдыха (спальни, гостиные) логичнее обезопасить от подобного негативного влияния.

В среднем излучение одножильного нагревательного кабеля составляет около 1,3 мкТл, двухжильного – 0,50 мкТл. Последние создают меньшее электромагнитное поле благодаря максимальному сближению и скрутке греющих жил (по аналогии с витой парой). Еще один выход – использовать тонкие пленочные полы. Их излучение находится в ИК-спектре, который близок к спектру излучения человеческого организма, поэтому мы распознаем его как «родное». Допустимой нормой для человека является 100 мкТл.

В большинстве европейских стран введены жесткие нормы, касающиеся величины допустимого электромагнитного поля. Согласно им в помещениях, где люди проводят длительное время, этот показатель ограничен отметкой в 0,2 мкТл, поэтому лучше всего приобретать качественную продукцию европейских производителей, не смотря на более высокую ее стоимость.

Типы выпускаемых электрических полов

Сегодня производители предлагают огромное множество решений для обогрева помещений на основе электрических элементов. К наиболее популярным из них относят нагревательные кабели, греющие маты, а также пленочные электрические полы.

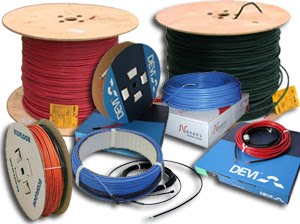

Греющий кабель – резистивный и саморегулирующийся

В зависимости от принципа действия различают греющие кабеля двух типов – резистивные и саморегулирующиеся. Резистивный состоит из нагревательной жилы, сверху которой укладывается изоляционный слой и окутывающей его металлической оплетки, выполняющей еще и функцию заземления. Все это в итоге покрывается защитной оболочкой.

Резистивные кабеля делятся на одно- и двухжильные. Первые состоят только из одной жилы, концы подключаются по принципу замкнутой электрической цепи. В состав двухжильных, как понятно из названия, входит две жилы. За счет этого у них меньше уровень излучения. Помните, что не допускается большое давление на пол, в котором установлен резистивный нагревательный кабель, так как он может перегреться в этом месте. Аналогичная ситуация может произойти и при плохом контакте кабеля со стяжкой.

Саморегулирующийся кабель по своей структуре напоминает двухжильный, только в качестве нагревательного элемента в них используется специальная полимерная матрица. Ее сопротивление прямо пропорционально зависит от ее температуры. Так, например, при перегреве кабеля на каком-то отдельно взятом участке, сопротивление матрицы данного отрезка резко возрастает. В результате сила тока и тепловыделение в этом месте снижаются. При этом весь остальной кабель продолжает работать в нормальном режиме.

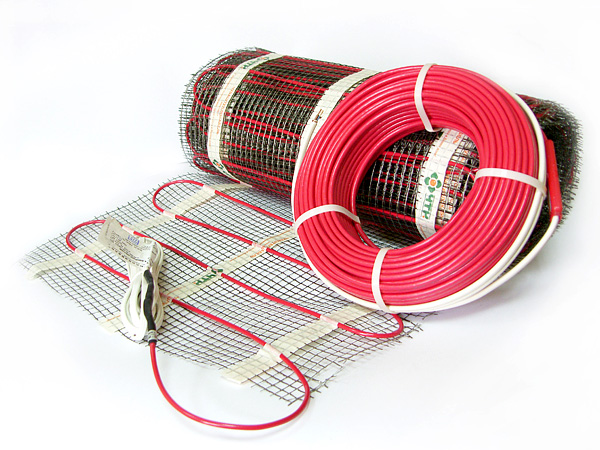

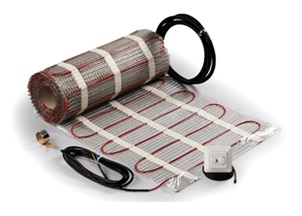

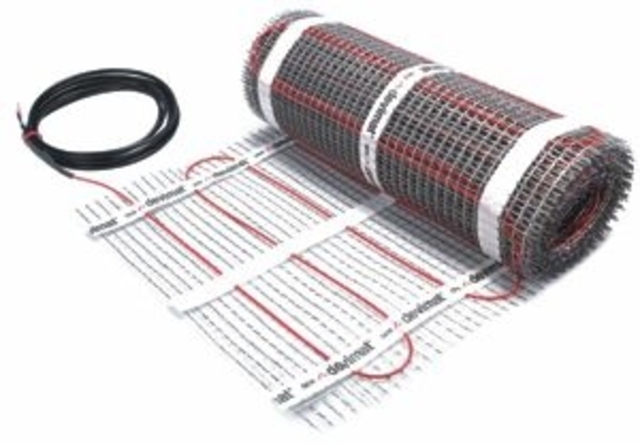

Нагревательные маты

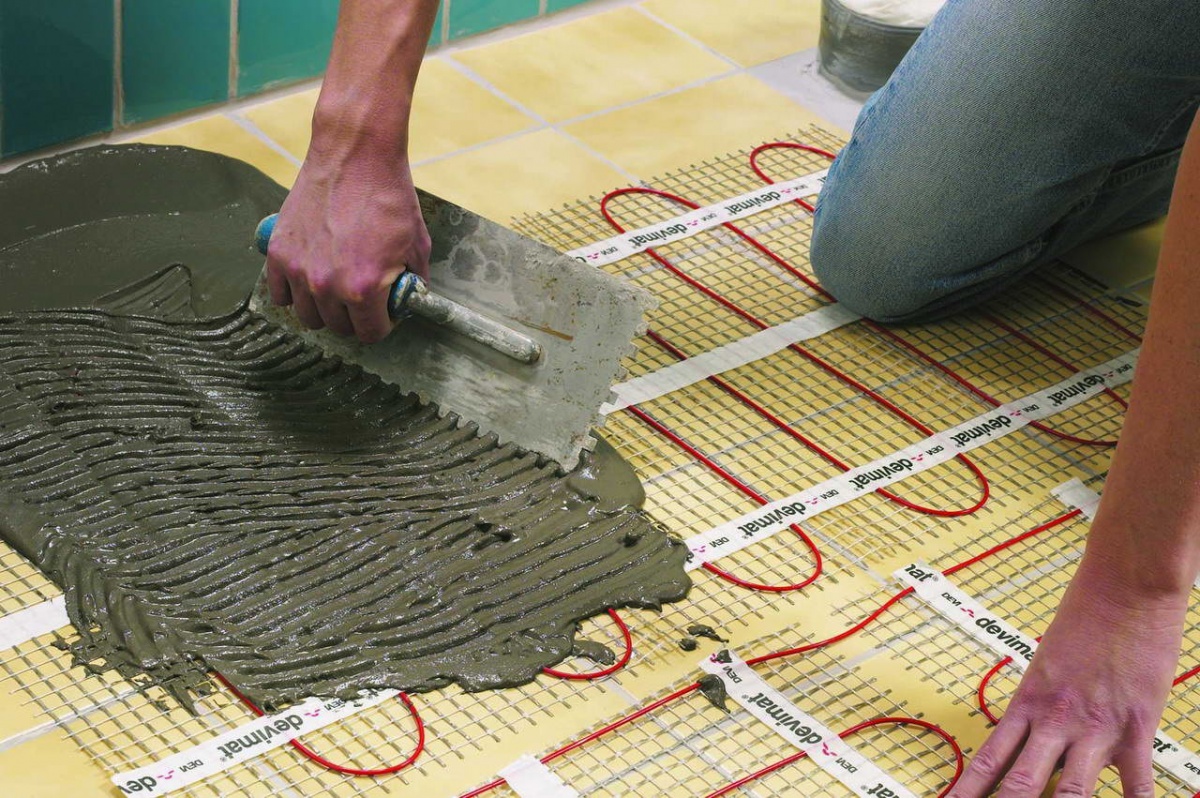

Тепловые маты, по сути, тот же нагревательный кабель с тем лишь отличием, что он закреплен на специальной термоустойчивой пленке. Перед монтажом данных изделий необходимо также вычислить площадь покрытия теплого пола и определиться с его удельной мощностью. Сразу можно отметить, что укладка нагревательных матов очень проста и приносит одно удовольствие. В результате после всех монтажных работ мы получаем многослойную структуру, состоящую из чернового пола (бетонного, цементного, деревянного, гипсяного и т.д.), нагревательного мата, стоя клея и напольного покрытия (плитки, линолеума, ламината и др.).

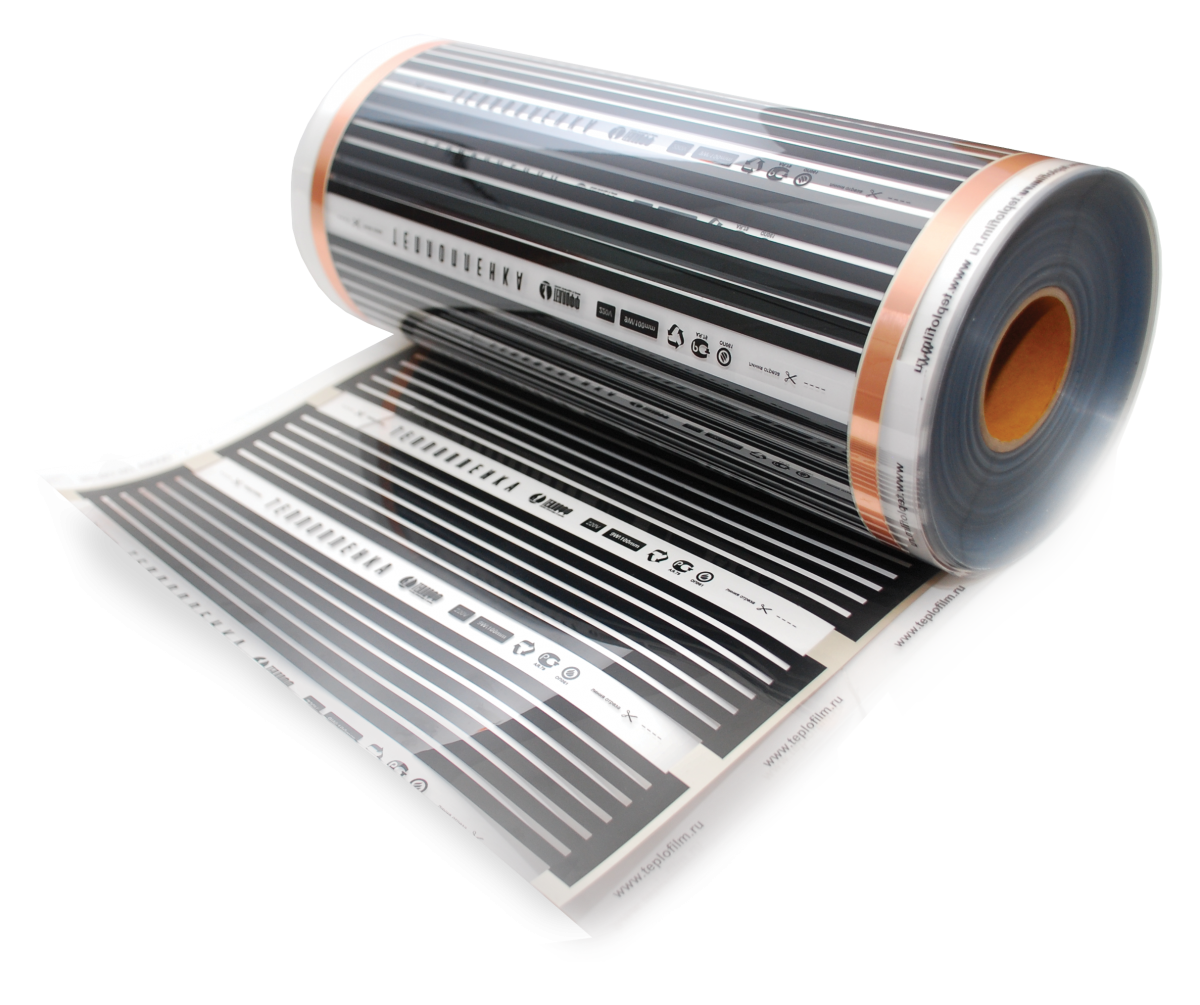

Пленочный пол

В таких теплых полах главным нагревательным элементом является не кабель, а тонкая (до 0,5 мм) пленка. За образование тепла в данных изделиях отвечают два проводника из меди, подключаемые к напряжению 220 В, а также расположенные между ними карбоновые полосы. Достоинством такой пленки можно назвать отличную совместимость с различными типами покрытий и то, что с ее помощью можно утеплить пол без значительного увеличения его уровня. Значение удельной мощности нагревательной пленки для деревянных полов составляет 150 Вт/м2, для плитки – 220 Вт/м2.

Стоимость подобных систем

Стоимость электрических теплых полов в среднем соизмерима со стоимостью водяных систем обогрева. Так, цена электрических полов для обогрева 1 м2 составляет около 500 грн. (за качественную продукцию известных производителей). Однако, как показывает опыт, в эксплуатации они являются одним из наиболее дорогих вариантов отопления.

Выбрать теплый пол вы можете на сайте нашего партнера http://220volt.com.ua/teplopol.htm

Возможность планирования интерьера и расстановки мебели

Используя электрический способ обогрева пола, следует заранее продумывать планировку мебели. В дальнейшем изменить ее уже будет невозможно из-за локального перегрева напольного прорытия, подгорания и даже замыкания кабеля под мебелью. Исключение составляет использование саморегулирующего кабеля, для которого не критично расположения над ним любых предметов.

Возможные последствия перегрева

Раз уж затронули вопрос перегрева, рассмотрим возможные последствия от него. Они могут быть разными – начиная от термического разложения кабеля и заканчивая выделением токсичных веществ. Чаще всего в местах перегрева кабеля приходит в негодность участок напольного покрытия (паркета, линолеума, ковролина и т.п.), так что приходится полностью или частично его демонтировать и менять.

Безопасность электрических систем обогрева

Что касается электрической безопасности, то электрические теплые полы считают условно безопасными. Условно, потому что при нормальном режиме работы хорошо изолированный кабель не может ударить током. Однако в случае повреждения кабель иногда пробивает через стяжку, что подвергает опасности жителей дома. Также очень важно при монтаже использовать соединительные муфты, что поможет вывести из строя только определенный участок теплого пола, а не всю его конструкцию при поломке.

10 самых распространенных ошибок при монтаже электрических теплых полов

Специально для пользователей, которые собираются самостоятельно приобрести и установить электрическую систему обогрева пола, приведем наиболее часто встречающиеся ошибки. По статистике большинство случаев неисправности в функционировании подобных систем возникает из-за неквалифицированного монтажа, либо механического повреждения кабеля при укладке или заливке стяжки.

  1. Выбирая нагревательный кабель, необходимо руководствоваться не общей площадью обогреваемого помещения, а свободной от мебели и других стационарных предметов интерьера. В этом нет смысла не только по причине неэкономного расходования электричества, но еще и по причине безопасности (возможен перегрев и повреждение кабеля).
  2. Определившись с длиной кабеля, впоследствии уменьшить ее будет невозможно (если он не саморегулирующийся). Большинство нагревательных матов и кабелей резать нельзя, так как впоследствии они могут выйти из строя.
  3. Запрещается включение кабеля для проверки его работоспособности, пока он не будет полностью уложен, а стяжка и клей не высохнут. Чтобы проверить целостность и функциональность кабеля достаточно измерить его сопротивление.
  4. Укладывать нагревательный кабель можно только на чистую поверхность, очищенную от пыли и мусора. Для этого можно воспользоваться пылесосом, но лучше на предполагаемое место монтажа нанести слой грунтовки.
  1. Нельзя ходить по нагревательному кабелю и размещать на нем что-либо до заливки стяжки во избежание его механического повреждения.
  2. Не допускается монтаж температурного датчика прямо в раствор. Он должен располагаться в специальной гофрированной трубке, поставляемой в комплекте. В данной трубке не должно быть никаких лишних отверстий, сквозь которые может проникнуть раствор. Также нельзя допускать сильных изгибов трубки. Выход из строя датчика температуры – ситуация достаточно не редкая, поэтому должна всегда существовать возможность его удобного и быстрого извлечения.
  3. Измерять сопротивление кабеля лучше и до монтажа и после него. При этом каждый раз следует сверять полученные значения с паспортными. Если они не указаны, необходимо вписать их туда самостоятельно и указать дату установки.
  4. Обязательно следует начертить схему укладки нагревательного кабеля с указанием расстояний до стен, либо других объектов. Специально для этого в инструкциях к теплому полу отводится отдельная страница. Схема подключения пригодится, если в будущем понадобится сверлить пол для монтажа сантехники или дверных упоров.
  5. Не следует оставлять воздушные карманы вокруг греющего кабеля, особенно при укладке тонкого пленочного пола в слой клея для плитки. Иногда желание сэкономить раствор, либо просто невнимательность или недобросовестность монтажников становится причиной скрытого перегрева и выхода из строя нагревательного кабеля.
  6. Стяжка должна сохнуть не  менее 2 недель (все зависит от типа раствора и его толщины). Запрещается в этот период включать кабель для скорейшего высыхания пола.
